開發(fā)了水蠟添加劑Ultralube?D-888和微粉蠟MJU:WAX?2594在啞光水性UV-清漆中的適用性，以提高耐磨性、耐刮擦性和柔軟觸感，同時(shí)獲得高透明度。

步驟

對(duì)比樣:基于Laromer?UA 9147(BASF)的水性UV清漆，含氣相二氧化硅作為消光劑

用UltraLube?D-888或mju2594部分替代消光粉以降低二氧化硅含量，在60°C角時(shí)保持光澤度≤10°

預(yù)干燥(3分鐘;40°C)和UV固化，(濕膜厚度60μm)的評(píng)估

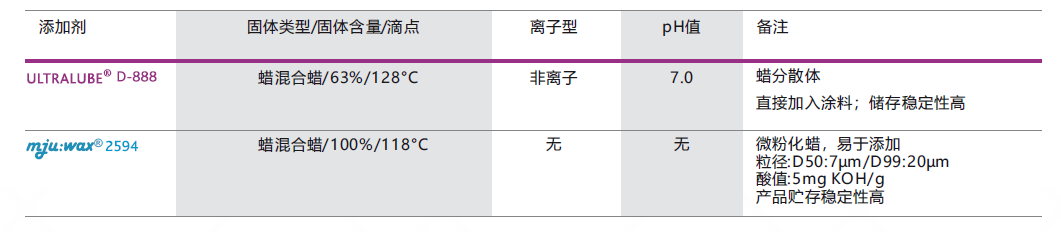

技術(shù)信息

透明度

（通過玻璃板上的固化涂層拍攝的照片）

+2%二氧化硅

+1,5%二氧化硅
+3% ULTRALUBE?D-888

+1,5%二氧化硅
+2% mju:max?2594

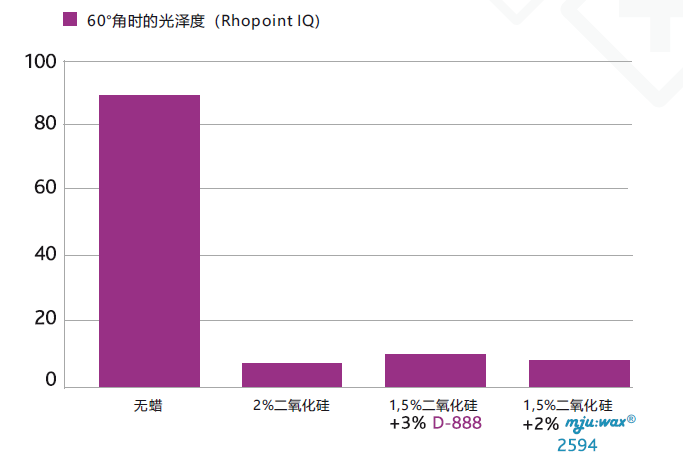

光澤度

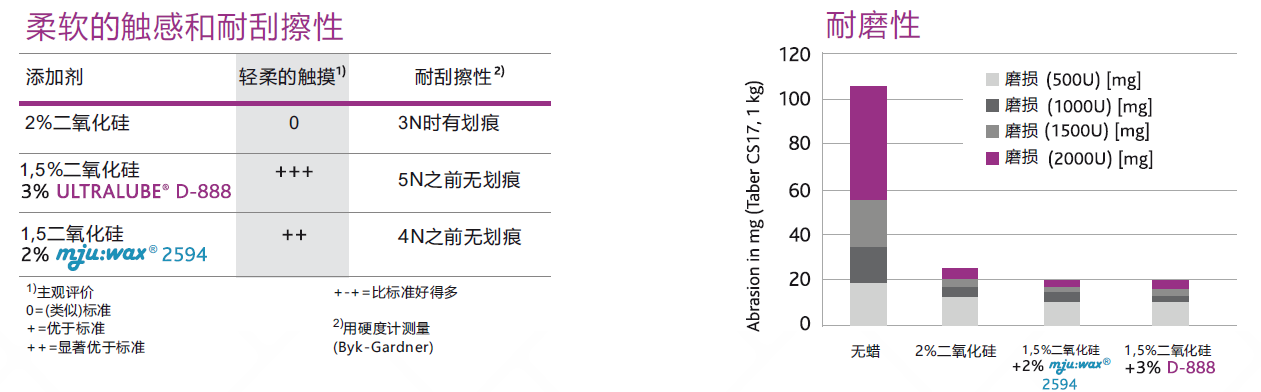

總結(jié)

實(shí)驗(yàn)表明，通過蠟添加劑Ultralube?D-888或是 2594部分替換二氧化硅作為消光劑 ，在保持所需的光澤度≤10°，(60°角時(shí))，在所檢測(cè)的水基UV清漆中可顯著提高耐刮擦性以及柔軟的觸感和透明性。 在一定程度上提高了材料的耐磨性。
